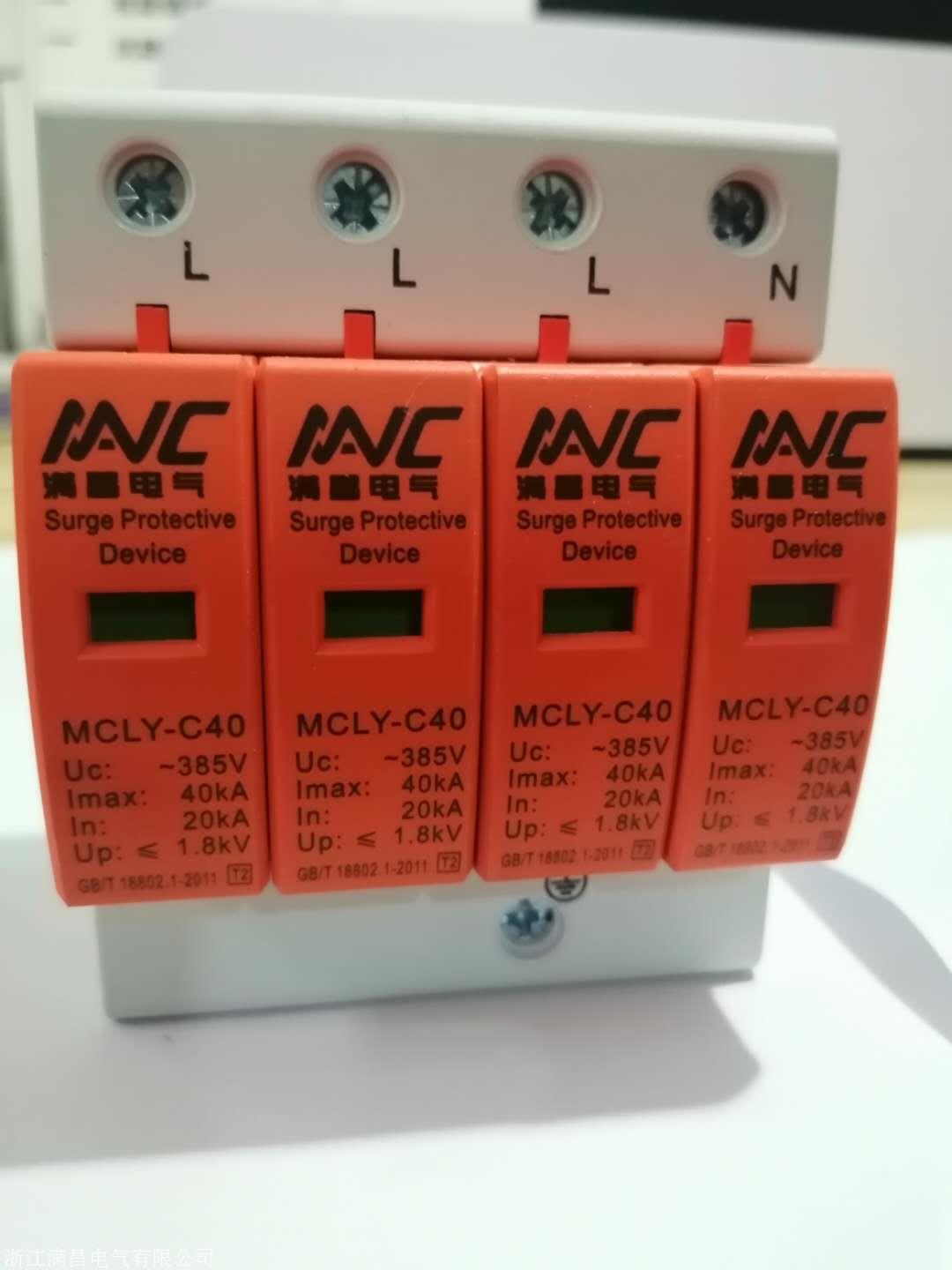

新疆浪涌保护器 电涌保护器厂家 满昌电气优质制造商

产品简介：

产品详情：新疆浪涌保护器电涌保护器厂家满昌电气质量制造商 随着对相关设备的雷电保护的要求更加严苛，安装电涌保护器（SurgeProtectionDevice，SPD）来抑制线路上的电涌和瞬态过电压，放电线路上的过电流已成为一种威胁。现代保护防雷技术的最主要环节之一。 1闪电的特点 防雷包括外部防雷和内部防雷，外部防雷主要是接闪器（避雷针，避雷网，防雷胶带，防雷电线），引下线和接地装置。其主要功能是保证建筑物主体免受直接雷击。也许击中建筑物的雷电通过避雷针（带，网，线），下行线等泄漏到地面。内部的雷电保护包括防雷感应，线路浪涌，地电位反击，雷电波进犯和电磁和静电感应措施。基本方式是使用等电位连接，包括直接连接和通过SPD的间接连接，以使金属体，设备线和地球形成条件等电位体，以及由雷电引起的内部设备和其他浪涌被分流。并且感应的雷电流或浪涌电流被释放到地下，从而保护建筑物中人员和设备的安全。 闪电的特征是电压升高非常快（在10μs内），峰值电压很高（数万至数百万伏），电流很大（数万至数百千安），维护时间短（几十到几百微秒），传输速度快（以光速传扬），能量非常大，是最具破坏性的浪涌电压。 浪涌保护器的2个类型 SPD是电子设备防雷中必不可少的设备。它的功能是将穿透电源线和信号传输线的瞬时过电压限制在设备或系统可以承受的电压范围内，或者释放强劲的雷电流。注入地面，保护受保护的设备或系统不受冲击。 2.1按工作原理分类 根据其工作原理，SPD可以分成电压开关型，电压极限型和组合型。 ⑴电压开关类型SPD。当从未瞬态过电压时，它将显现高阻抗。一旦响应雷电瞬态过电压，其阻抗就会忽然变成低阻抗，从而容许雷电流通过，也称为“短路开关SPD”。 ⑵限压SPD。当从未瞬时过电压时，它是高阻抗，但随着浪涌电流和电压的增加，其阻抗将继续下降，并且其电流-电压特性呈强非线性，有时称为“钳压型SPD”。 ⑶组合SPD。它是电压开关型组件和电压极限型组件的组合，可以显示为电压开关型或电压极限型或两者，取决于所施加电压的特性。 2.2按用途分类 根据其用途，SPD可以分成两种类型：电源线SPD和信号线SPD。 2.2.1电源线SPD 由于雷击的能量非常大，因此有必要通过分级放电方式将雷击的能量渐渐释放到地面。在直接雷击雷非保护区（LPZ0A）或在雷击交界处直接雷电保护区（LPZ0B）和第一个保护区（LPZ1），安装浪涌保护器或已通过i级分类测试的限压型作为第一级保护，电涌保护器将直接放电雷电电流或直接被雷电击中时，它会释放传导的庞大能量。在第二个第一个保护区之后的每个分区（包括LPZ1区域）的交界处安装一个限压电涌保护器，第三级或更高级别的保护。第二级保护器是针对前级保护器的残余电压和该区域感应的雷击的保护装置。当在前级时有发生较大的雷击时，对于设备或三级保护器来说，仍有很大一部分能量会被转移并需要由二级保护器更进一步吸收。传输线穿越第一级防雷装置也会感应雷电电磁脉冲辐射，当传输线足够长时，感应雷电的能量就足够大，需要第二级保护器更进一步放电第三级保护器保护流过第二级保护器的剩余雷电能量。根据被保护设备的耐压程度，如果两个级别的雷电保护可以将电压限制为最低设备的耐压水准电压等级，只需要两个保护等级；如果设备的耐压等级很低，则有四个等级甚至更高的保护等级。 要选择SPD，首先需要明白一些参数及其工作原理。 ⑴10/350μs波是模拟直接雷击的波形，并且波形能量很大；8/20μs波是模拟雷电感应和雷电传导的波形。 discharge标称放电电流in是指流过SPD，8/20μs电流波的峰值电流。 ⑶放电电流Imax也称为流量，是指SPD在8/20μs的电流波冲击下一次可以承受的放电电流。 ⑷连续耐压Uc（rms）是指可以连续施加到SPD的交流电压或直流电压的有效值。 nz剩余电压Ur是指额定放电电流in下的剩余电压值。 ⑹保护电压up表示SPD极限端子之间的电压特性参数，其值可以从优选值列表中选择，该值应大于极限电压的最大值。 nz电压开关类型SPD主要释放10/350μs的电流波，而电压限制类型SPD主要释放8/20μs的电流波。 2.2.2信号线SPD 信号线SPD其实是一个信号避雷器，通常安装在设备前端的信号传输线中，以保护后续设备并预防雷电波影响信号线并损坏设备。 1）选择电压保护等级（up） UP的值不应超过被保护设备的冲击耐受电压的额定值。UP要求SPD与受保护设备的绝缘良好协调。 在低压供配电系统中，设备应具有一定的浪涌承受能力，即承受脉冲过电压的能力。当220/380v三相系统的各种设备的脉冲过电压耐受电压时无法获取，可以根据IEC60664-1和GB50057-1994（2000版）的给定目录进行选择。 2）选择额定放电电流In（冲击电流容量） 流过SPD，8/20μs电流波的峰值电流。用于对SPD进行II类分类测试，还用于对SPD和I 级类分类测试进行预处理II。 实质上，In是脉冲电流的峰值，SPD可以通过指定次数（通常为20次）和指定波形（8/20μs）而不会造成实质性损害。 3）选择放电电流Imax（极限冲击电流容量） 流过SPD，8/20μs电流波的峰值电流，用于II类分类测试。Imax和In有很多相像之处，它们都使用8/20μs电流波峰值电流在SPD上进行II类分类测试。区别也很明显。Imax仅对SPD进行一次冲击测试，测试后SPD不会造成实质性损坏；In可以进行20次这样的测试，测试后SPD不会造成实质性损坏，因此Imax是冲击电流极限值，因此放电电流也称为极限冲击电流容量。@>在。 工作原则 浪涌保护器（SurgeprotectionDevice）是防雷电子设备的必不可少的设备。它曾经被称为 简便地将“避雷器”或“过电压保护器”英文的功能写为SPD。浪涌保护器，以将进入电源线和信号传输线的瞬时过电压限制在设备或设备所能承受的电压范围内。系统可以承受。或者让强劲的雷电流注入地面，以保护受保护的设备或系统免受冲击和损坏。 新疆浪涌保护器电涌保护器厂家满昌电气质量制造商 保护器的类型和构造因用途不同而不同，但最少应涵盖一个非线性限压元件。用于保护器的基本组件是：放电间隙，充气放电管，压敏电阻，抑制二极管，扼流圈等。 收起并编者本段的基本要素 ⒈放电间隙（也称为保护间隙）： 它通常由暴露于空气中的两根金属棒隔开一定的间隙。其中一根金属棒连接到所需保护设备的电源相线L1或零线（n），另一根金属棒连接到接地线（PE）相连接，当瞬态过电压时有发生时，间隙被击穿，部分过电压电荷被引入地面，避免了被保护设备上的电压上升。放电间隙中两个金属棒之间的相距可以根据需要进行调整，构造更简便，但其缺点是熄灭电弧性能差。改善的放电间隙是一个角间隙。其灭弧功能优于前者。它仰赖电路的电动力F功能和热气流的上升作用来熄灭电弧。 ⒉排气管： 它由一对彼此分隔开的冷负极板构成，并封装在装有某种惰性气体（Ar）的玻璃管或陶瓷管中。为提高放电管的触发几率，有协助放电管中的触发剂。此充气放电管有两极型和三极型。 气体放电管的技术参数主要包括：直流放电电压Up;脉冲放电电压Up（通常Udc≈（2〜3）udc;工频耐受电流in;脉冲耐受电流ip;绝缘电阻r（>109ω）;电极间电容（1-5pf） 气体放电管可以在直流和交流条件下使用，所选的直流放电电压Udc如下：在直流条件下使用：udc≥1.8U0（u0是线路正常工作的直流电压） 在交流条件下使用：U dc≥1.44un（un是线路正常运转时交流电压的有效值） ⒊压敏电阻： 它是一种以ZnO为主要成份的金属氧化物半导体非线性电阻。当其两端的电压达到一定值时，电阻对电压非常敏感，其工作原理等效于多个半导体pn的串并联连接。压敏电阻具有良好的非线性特性（非线性系数I=CUα）α），大电流容量（〜2KA/cm2），低正常漏电流（10-7〜10-6a）和低残留电压（取决于压敏电阻的工作电压和电流容量），迅速的瞬态响应时间过电压（〜10-8s），无续流。 压敏电阻的技术参数主要包括：压敏电压（开关电压）un，参考电压Ulma；剩余电压ures;剩余电压比k（k=ures/un）;Imax的当前容量；泄漏电流；响应时间。 压敏电阻的使用条件为：压敏电阻电压：un≥[（√2×1.2)/0.7]U0（u0为工业频率电源的额定电压） *小参考电压：Ulma≥（1.8〜2）Uac（在直流条件下使用） Ulma≥（2.2〜2.5）Uac（在交流条件下使用，Uac为交流工作电压） 压敏电阻的参考电压应由被保护电子设备的耐压来确定，并且压敏电阻的剩余电压应最低被保护电子设备的损耗电压程度，即（Ulma）max≤Ub/k，其中k为剩余电压比，ub为受保护设备的损耗电压。 ⒋抑制二极管： 抑制二极管具有钳位和限制电压的功能。它在反向击穿区工作。由于其箝位电压低和迅速动作响应的优点，它特别适合于多级保护电路中的最终几级保护组件。击穿区中的抑制二极管的nz@可用以下公式表示：i＝cuα，其中α是非线性系数，对于雪崩二极管α＝5〜7，对于齐纳二极管α＝7〜9。 抑制二极管技术参数 击穿电压，是指在规定的反向击穿电流（通常为lma）下的击穿电压，对于齐纳二极管，其通常在2.9v〜4.7v的范围内，而雪崩二极管的额定击穿电压通常为范围5.6v〜200v ⑵钳位电压：是指当指定波形的大电流通过时，出现在灯管两端的最高电压。 ⑶脉冲功率：指在规定的电流波形（例如10/1000μs）下，管两端的箝位电压与管内等效电流的乘积。 nz反向变位电压：指可在反向泄漏区中施加在灯管两端的电压，并且在此电压下灯管不应击穿，该反向变位电压应当显著大于最高工作电压受保护电子系统的峰值，即系统正常运转时不能处于弱导通状况。 ⑸漏电流：是指在反向变位电压作用下流过管子的反向电流。 ⑹响应时间：10-11s ⒌扼流圈：扼流圈为共模扰乱抑制器件，以铁氧体为芯。它由两个尺寸相同且匝数相同的线圈对称地缠绕在相同的铁氧体环形磁芯上形成，一个四端子器件对共模信号具有抑制作用，表现出较大的电感，但对线圈的影响很小。在抵消线路中使用扼流圈可以有效地抑制共模干扰信号（例如雷电干扰），而不会影响线路上差模信号的正常传输。 制作时扼流线圈应满足以下要求 1）缠绕在线圈芯上的电线须要彼此绝缘，以保证在瞬态过电压的作用下，线圈匝之间不会时有发生短路击穿。 2）当线圈流过瞬时大电流时，磁芯不应饱和。 3）线圈中的磁芯应与线圈绝缘，以以防二者在瞬态过电压的作用下击穿。 4）线圈应尽量多地缠绕在单层中，这样可以缩减线圈的寄生电容并提高线圈施加瞬态过电压的能力。 ⒍1/4波长短路装置 1/4波长短路装置是根据雷电波的频带分析和天线馈线的驻波学说制成的微波信号电涌保护器。保护器中金属短路棒的尺寸取决于工作信号的频率（例如900mhz或1800mhz），是由1/4波长的尺寸确定的。对于工作信号的频率，短路器的尺寸-并联的电路棒为阻抗无穷大，相当于开路，不影响信号的传输。但是，对于雷电波，由于雷电能量主要分布在n+KHZ下方，因此该短路对于雷电波阻抗，摇杆非常小，相当于短路，并且雷电能级泄漏到了地面。 由于1/4波长短路棒的直径通常为几毫米，因此耐冲击电流性能良好，可以达到30ka以上（8/20μs），并且残留电压非常小。这个残余电压主要是由短路棒自身的电感引起的。是的，它的缺点是功率带很窄，带宽大概是2％〜20％，另一个缺点是不或许添加直流偏置天线馈线，限制了某些应用。 基本电路 浪涌protector的电路根据不同的需要有不同的形式。其基本组件是上述组件。娴熟的防雷产品研究人员可以设计各种电路，就像一盒积木一样。创始不同的构造模式。开发既有效性又具有成本效用的产品是防雷工友的一项关键任务。 新疆浪涌保护器电涌保护器厂家满昌电气质量制造商
